Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.
Zusammenfassung

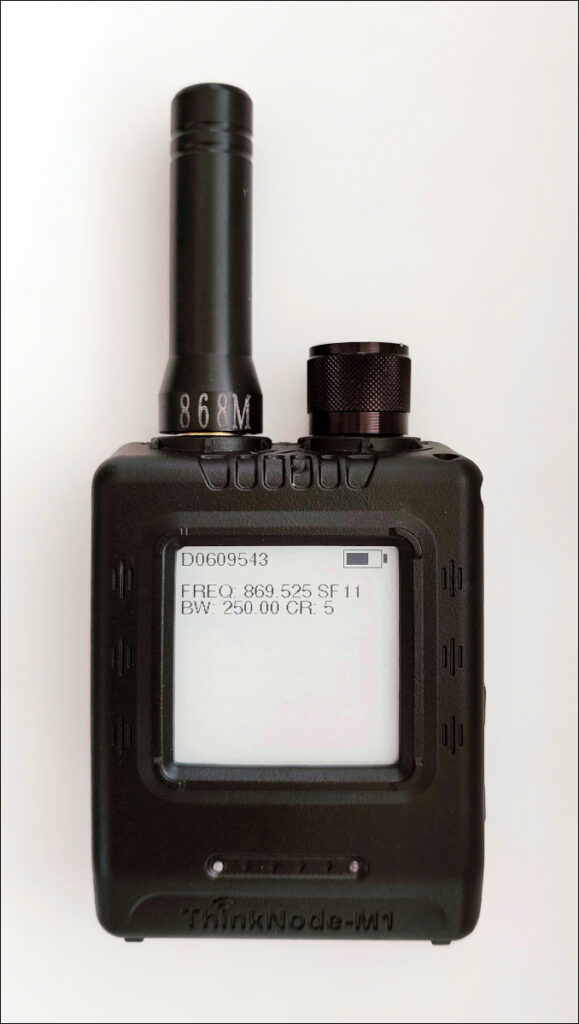

Der Elecrow ThinkNode M1 ist ein LoRa Transceiver mit 1,54 Zoll (ca. 4 cm) EPD-Display, GPS-Funktion, nRF52840 und 868 MHz. Der nRF52840 als Hauptprozessor unterstützt es Bluetooth-Konnektivität und nutztzt den SX1262-Funkchip.
Das Gerät verfügt über ein 1,54 Zoll (ca. 4 cm) EPD-Display und der wiederaufladbare 1200-mAh-Akku bietet eine Laufzeit von rund 48 Stunden.
Spezifikationen
- Hauptprozessor: Nordic nRF52840
- CPU/SoC: 32-Bit Arm® Cortex™-M4 CPU mit 64 MHz und FPU
- Arbeitsspeicher: 256 KB RAM
- Speicher: 3 MB Flash-Speicher (externer 2M Flash-Chip)
- Display: 1,54 Zoll (ca. 4 cm) EPD (monochromer E-Ink-Bildschirm)
- Auflösung: ~ 200
- Treiberchip: SSD1681 (über SPI- oder I2C-Schnittstelle)
- Drahtlose Kommunikation: Bluetooth Low Energy und Bluetooth 5 (Telefonkonfiguration)
- LoRa: SX1262 LoRa-Transceiver, EU 868 MHz (externe Antenne)
- Schnittstelle: Typ-C-Schnittstelle, SMA-Schnittstelle
- Funktionen: GPS-Ortung (GPS, GLONASS, BeiDou, QZSS), EPD-Anzeige, RTC, USB 2.0, PMU-Energieverwaltung (eingebauter 1200-mAh-Lithium-Akku), Summer
- Tasten: Drehschalter, Funktionstaste, Umschalttaste, GPS-Schalter, Reset-Taste
- LED-Anzeige: Stromversorgung, GPS/LoRa-Anzeige
- Stromaufnahme: 5 V/1 A, unterstützt USB- oder Lithium-Akku-
- Stromverbrauch: Maximaler Betriebsstrom ca. 85 mA (CPU + LoRa-Transceiver), geringer Stromverbrauch ca. 5,6 μA
- Betriebstemperatur: -10 bis 50 °C
- Gehäuse: ABS-Kunststoff
- Nettogewicht: 81 g (mit Hülle)
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
