Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater, als Roomserver aber auch als ESP-NOW Device verwendet werden.
Zusammenfassung
Das WiFi LoRa 32 ist ein klassisches IoT-Entwicklungsboard, entwickelt und produziert von Heltec Automation. Seit seiner Einführung im Jahr 2017 ist es bei Entwicklern und Makern beliebt. Die neu eingeführte V3-Version hat die gleiche Pin-Sequenz wie die V2-Version und bietet weiterhin WLAN, BLE, LoRa, OLED-Display und weitere Funktionen.
Hauptmerkmale
- Mikroprozessor: ESP32-S3FN8 (Xtensa® 32-Bit LX7 Dual-Core-Prozessor, fünfstufige Pipeline-Rack-Struktur, Frequenz bis zu 240 MHz).
- SX1262 LoRa-Knotenchip.
- USB-Typ-C-Schnittstelle mit vollständigem Spannungsregler, ESD-Schutz, Kurzschlussschutz, HF-Abschirmung und weiteren Schutzmaßnahmen.
- Onboard SH1.25-2 Batterieschnittstelle, integriertes Lithium-Batterie-Managementsystem (Lade- und Entlademanagement, Überladeschutz, Batteriestandserkennung, automatische Umschaltung zwischen USB und Batterie).

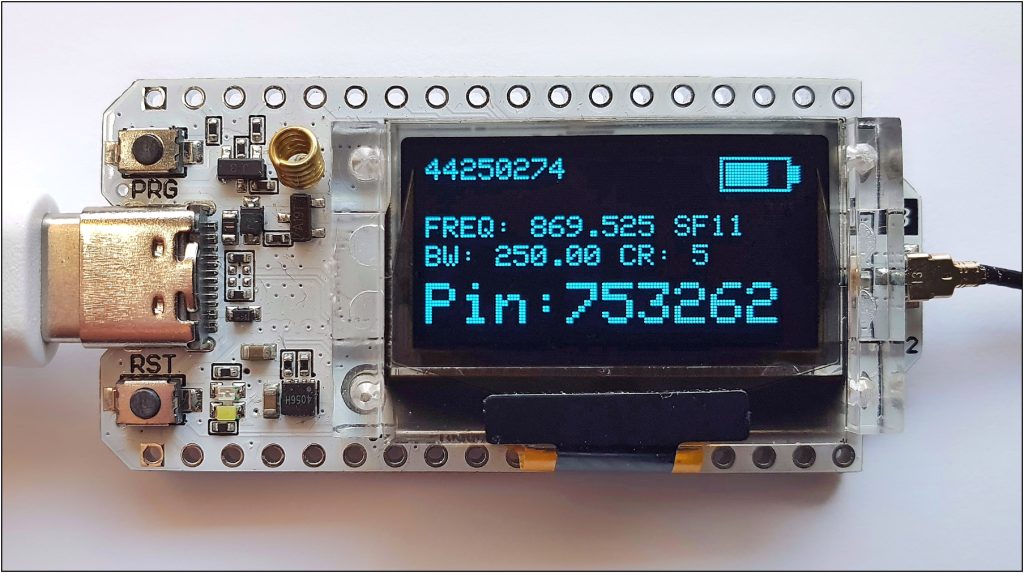

- Onboard 0,96 Zoll (2,44 cm) großes OLED-Display (128 x 64 Punkte) zur Anzeige von Debugging-Informationen, Batteriestand und weiteren Informationen.
- Integriertes WLAN, LoRa, Bluetooth mit drei Netzwerkverbindungen, Onboard-WLAN, dedizierte Bluetooth-2,4-GHz-Metallfederantenne, reservierte IPEX-(U.FL)-Schnittstelle für LoRa-Anwendungen.
- Integrierter CP2102 USB-zu-Seriell-Chip für komfortables Herunterladen von Programmen und Drucken von Debugging-Informationen.
- Unterstützt die Arduino-Entwicklungsumgebung.
- Mit gutem HF-Schaltkreisdesign und stromsparendem Design.
I2C

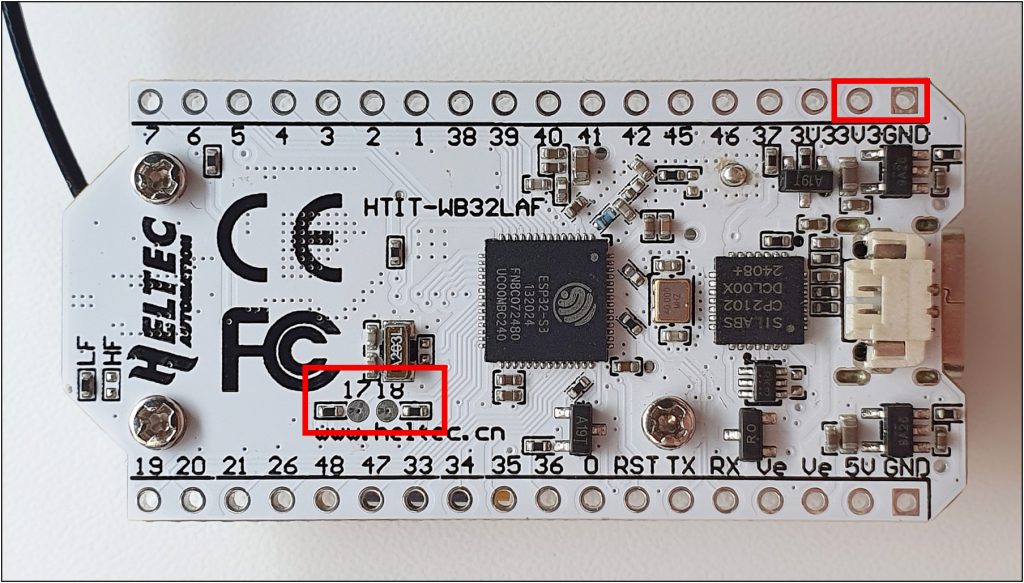

Für den Anschluss von I²C Devices, wie dem Sensor BME280 oder der RTC DS3231, befinden sich für die aktuelle MeshCore Firmware auf der Unterseite zwei kleine Lötpunkte mit der Bezeichnung 17 (SDA) und 18 (SCL), sowie der Spannungsversorgung GND und 3v3.
WLAN / BLE Antenne
Da die für das WLAN und BLE zuständige Metallfederantenne auf dem Heltec nicht gerade die beste ist, kann sie mit ein wenig Geschick ausgetauscht werden.
Die vorhandene Spule sollte dabei ein wenig über der Platine abgekniffen werden, sodass gerade noch soviel übrig bleibt, dass ein Stück Draht angelötet werden kann.

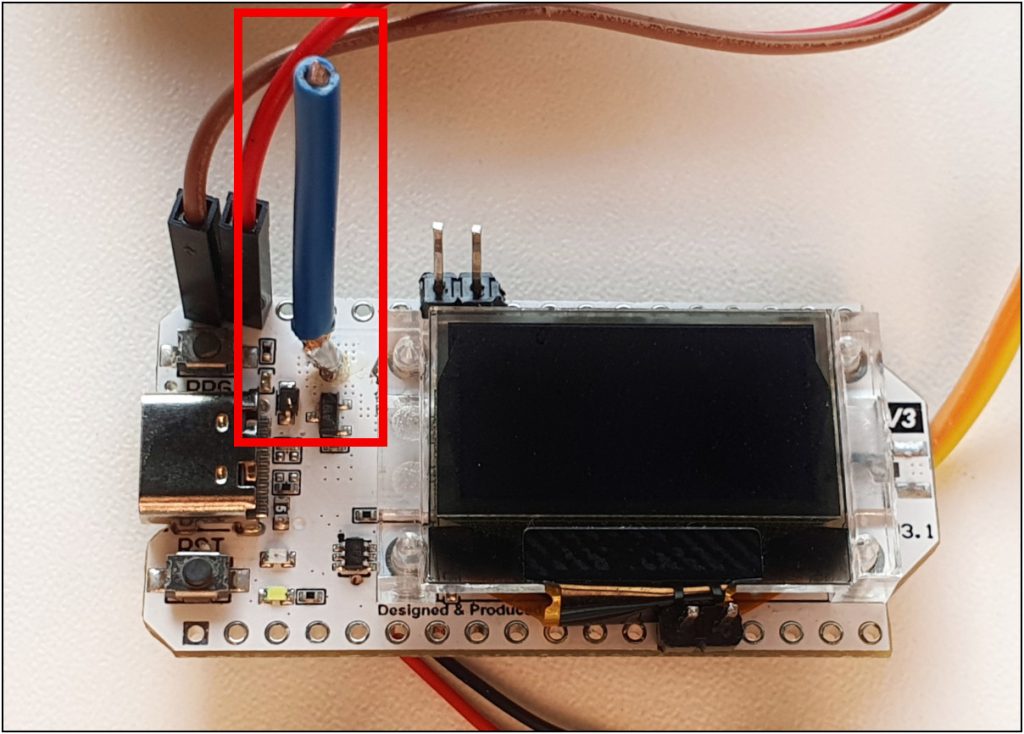

Der im Foto verwendete Antennendraht besteht aus einem Stück Stromkabel mit 1,5 mm Durchmesser und ist 31 mm (λ/4) lang.

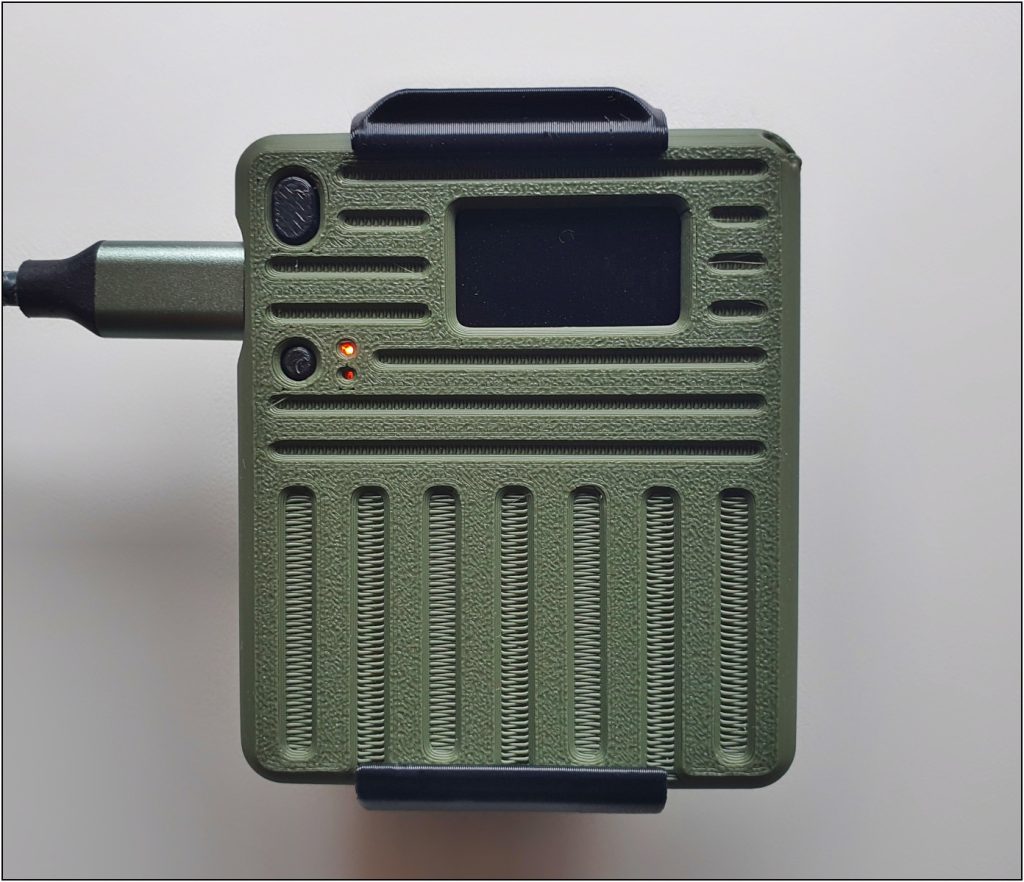

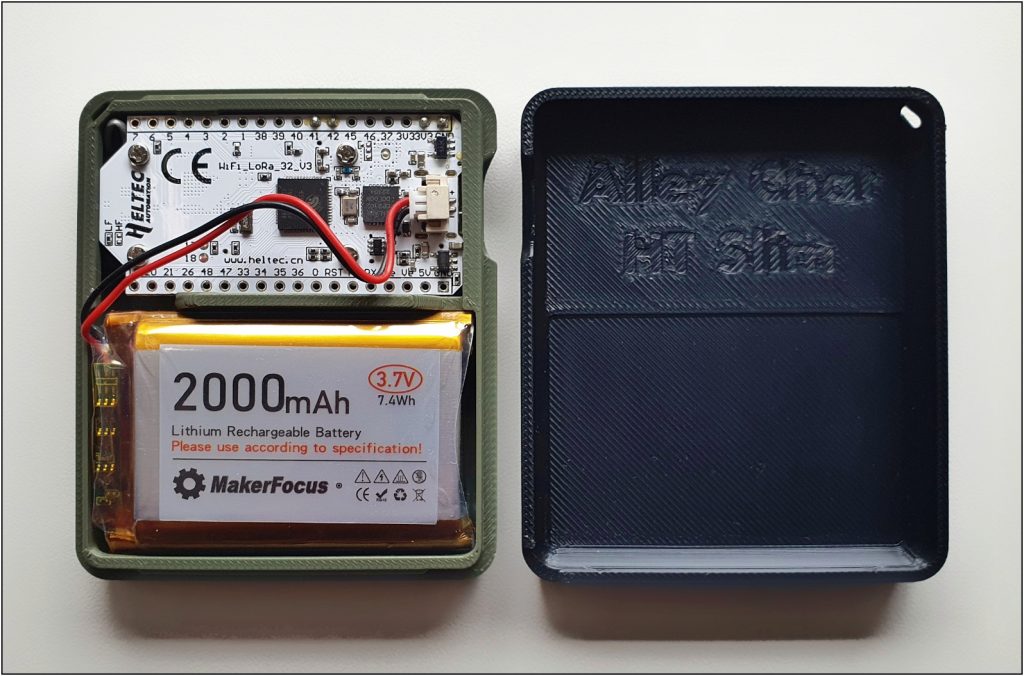

Gehäuse (Beispiel)
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
