Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio verwendet werden.
Zusammenfassung
Der Nano G2 Ultra verfügt über die stromsparende MCU NRF52840 und die interne Breitband-Lora-Antenne, die Frequenzen von 815 bis 940 MHz unterstützt.
Die Lora-Antenne der Nano-Serie bietet ein spezielles Design, das die Signalverschlechterung minimiert und eine effiziente Kommunikation gewährleistet, eine hervorragende Leistung in verschiedenen Umgebungen, auch in der Nähe des menschlichen Körpers.
Die typische Akkulaufzeit beträgt optimiert in etwa 3,5 Tage.
Spezifikationen
- Lora RF Max. Ausgangsleistung: Bis zu 22 dBm
- LoRa-Transceiver SX1262
- Lora-Betriebsfrequenz: Breitband von 815 MHz bis 940 MHz
- MCU: NRF52840
- WLAN: nicht vorhanden
- Bluetooth v5.4
- Satellitennavigation: GPS, BDS
- Echtzeituhr (RTC): NXP PCF8563
- USB-Anschluss Typ C
- Bildschirm: 1,3 Zoll (3,3 cm) OLED-Bildschirm
- Akku: Optional: 3,7 V 603450 JST 1,25 mm Lithium-Polymer-Akku
- Stromeingang: USB-Typ-C, JST 1,25 mm Anschluss für Lithium-Polymer-Akku
- LoRa-Antenne: Integrierte Breitband-PCB-Antenne
- Durchschnittlicher Stromverbrauch: 14,24 mA bei 4,3 V (Lora-Sendeleistung = 22 dBm, GPS AUS, Bildschirm AUS, zwei Knoten im Netzwerk)
- Physische Schalter für Power und GPS
Tastenfunktionen
- Benutzer-/Programmtaste:
- Einmal drücken: Ändert die Informationsseite auf dem Gerätebildschirm.
- Doppelt drücken: Sendet einen Ad-hoc-Ping mit der Geräteposition an das Netzwerk.
- Lang drücken: Signalisiert dem Gerät nach 5 Sekunden das Herunterfahren.
- Firmware-Download-Taste: Versetzt das Gerät in den Firmware-Download-Modus.
- Firmware-Download-Taste gedrückt halten.
- Dann einmal die Reset-Taste drücken.
- Zum Schluss die Firmware-Download-Taste loslassen.
- Reset-Taste:
- Einmal drücken: Setzt das Gerät zurück.

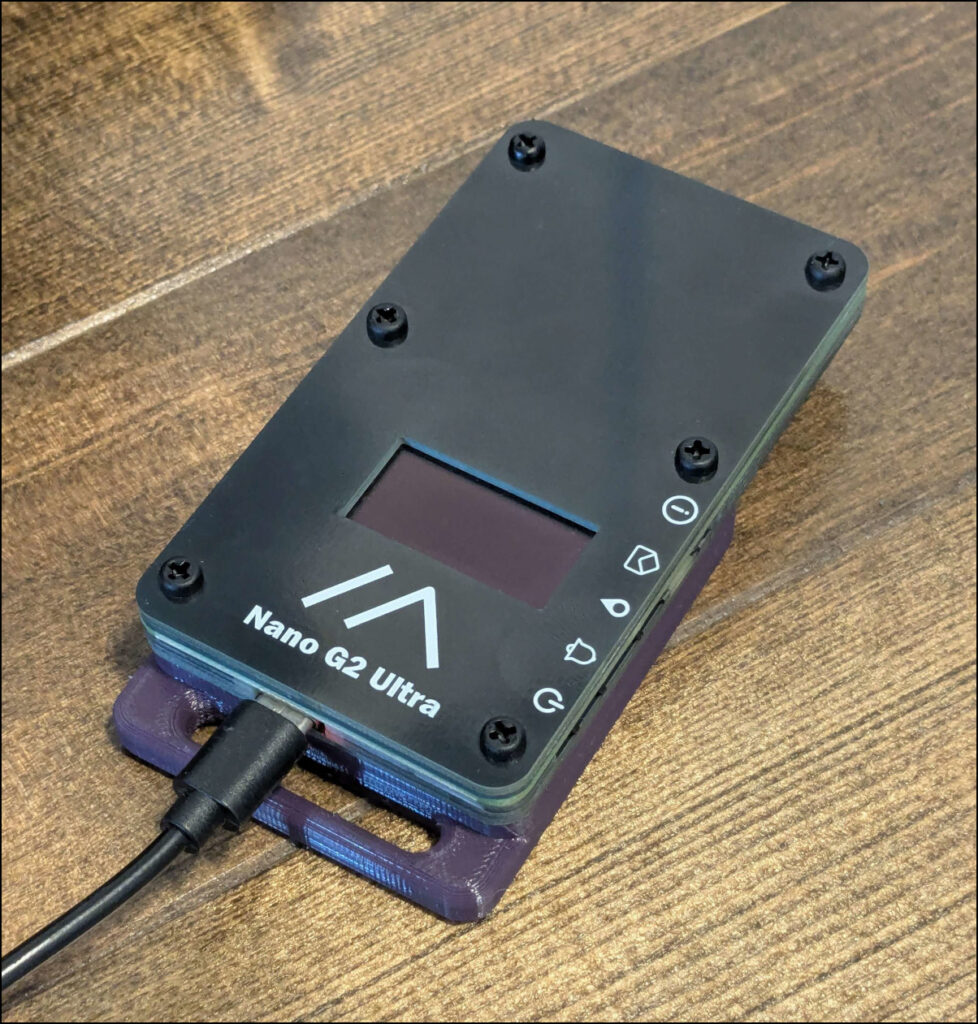

Gehäuse (Beispiel)
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
