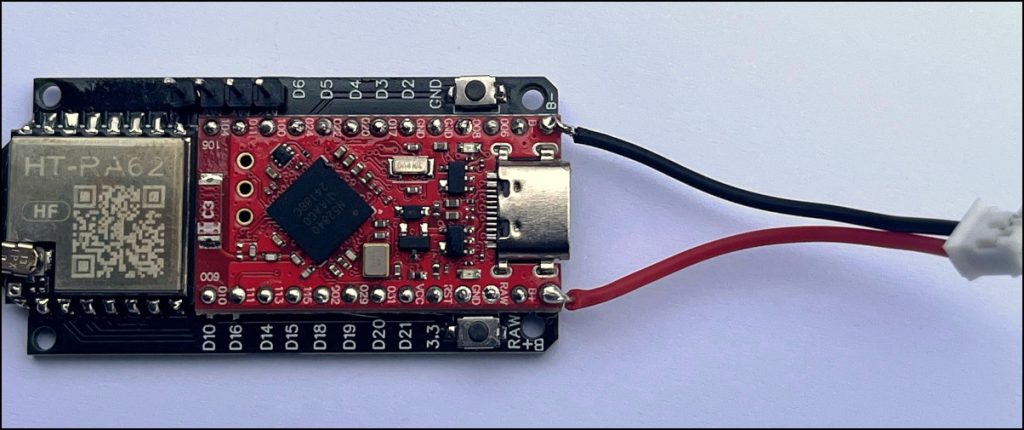

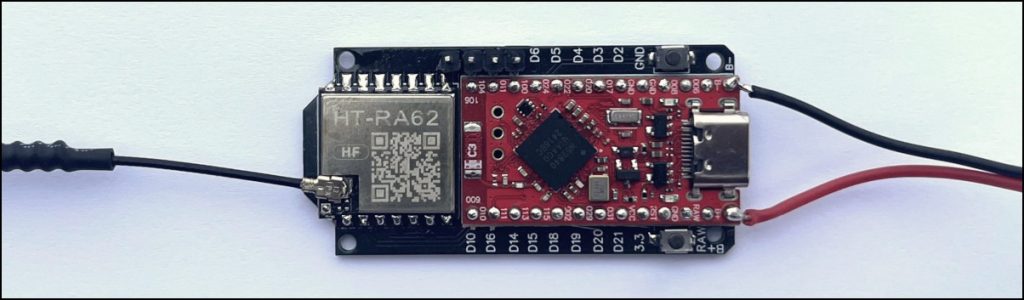

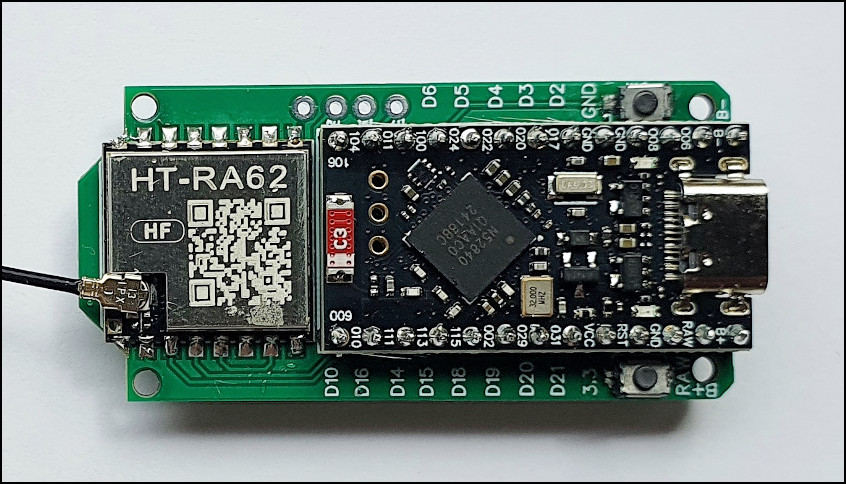

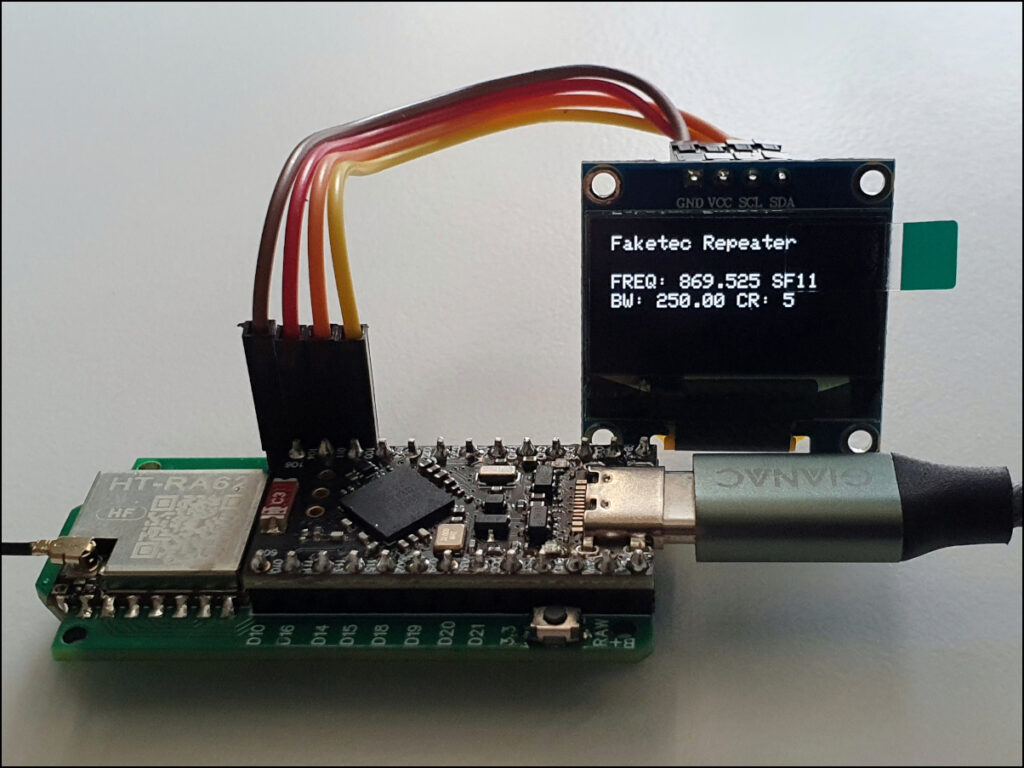

Der ProMicro SX1262, kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater, und auch als Roomserver verwendet werden.

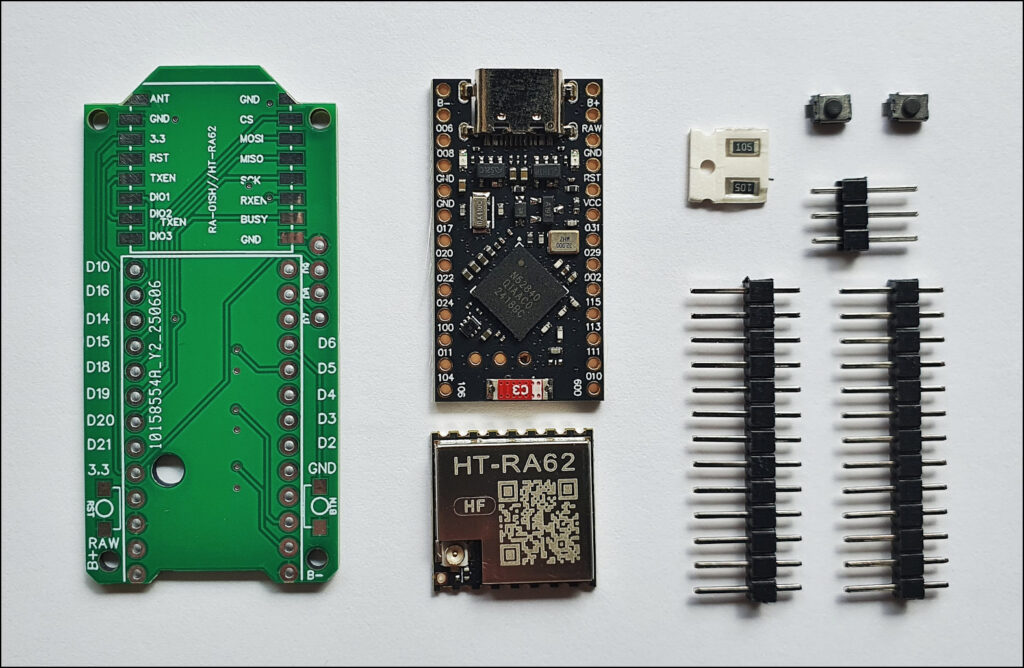

Das Device ist ein Selbstbauprojekt, das aus mehreren Bestandteilen zusammengesetzt wird. Es besteht aus drei Komponenten:

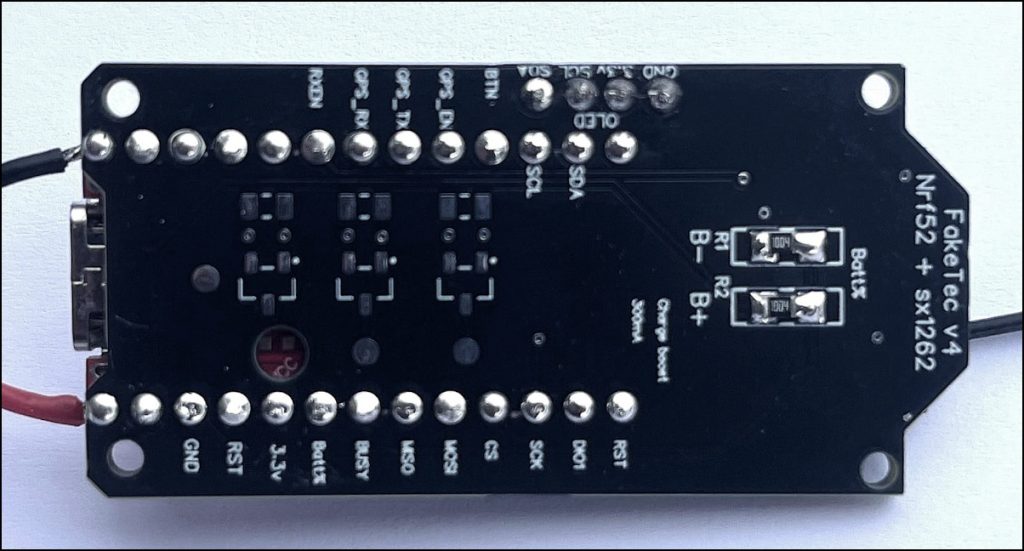

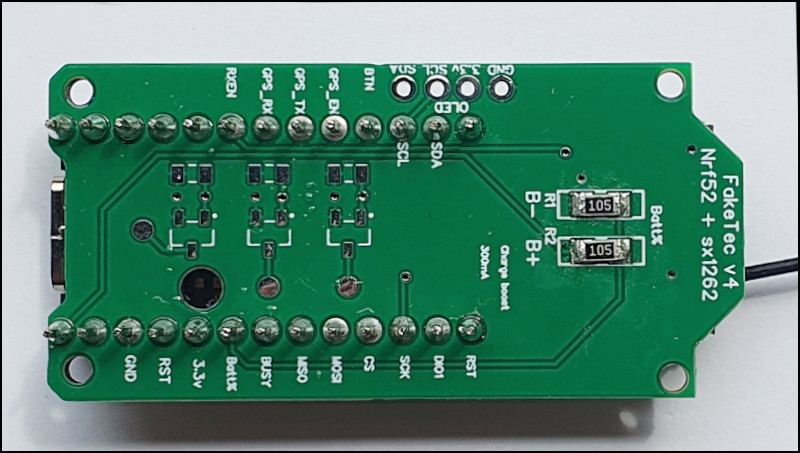

▪️der Leiterplatte (fakeTec_pcb)
▪️dem Entwicklungsboard ProMicro
- Vollständig kompatibel mit dem nice!nano
- Leistungsstarker Nordic nRF52840 Mikrocontroller mit 256 KB RAM und 1 MB Flash
- 21 GPIO-Pins
- Drag-and-Drop-Flashing mit dem UF2-Bootloader
- Integriertes Lithium-Polymer-Ladegerät
- Nur 3,3 mm dick dank mittig angebrachter USB-C-Buchse
- Vergoldete Oberfläche (ENIG), schwarze Lötstoppmaske
- Enthält 2 x 13-polige + 1 x 3-polige Stiftleisten (in der Regel müssen diese auf 12 Pins gekürzt werden)
⚠️ Promicros sind in Schwarz oder Rot erhältlich. Die roten im Doppelpack sind günstiger, sollen aber eine hohe Ausfallquote haben!

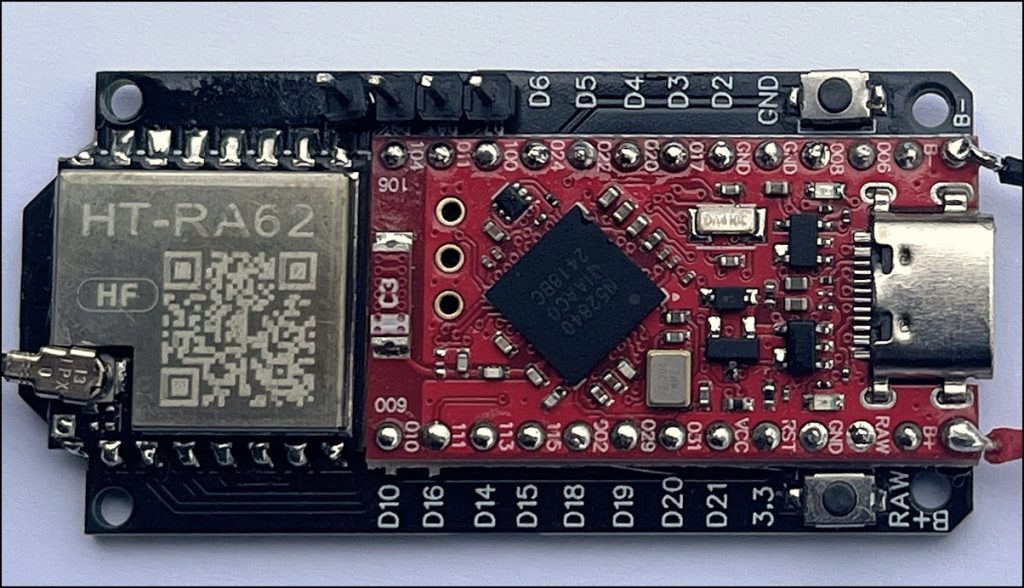

▪️und dem HT-RA62 Modul SX1262
- LoRa-Chipsatz SX1262
- Frequenz 470–510 MHz,
- 863–928 MHz
- Max. Sendeleistung 21 ± 1 dBm
- Max. Empfangsempfindlichkeit -134 dBm
- Betriebstemperatur -40–85 °C
- Abmessungen 16 x 17 x 0,8 mm
Zusätzlich sind noch einige kleinere Bauteile erforderlich. Für alle erforderlichen Materialien gibt es eine ausführliche Liste.
Eine ausführliche Schritt-für-Schritt-Anleitung (engl.) findest du HIER.
DFU Modus
Setze den Knoten in den DFU-Modus (Device Firmware Update), indem du die GND- und Reset-Pins ein- oder zweimal kurzschließt, oder besser gleich einen Taster installierst.
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
