Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.

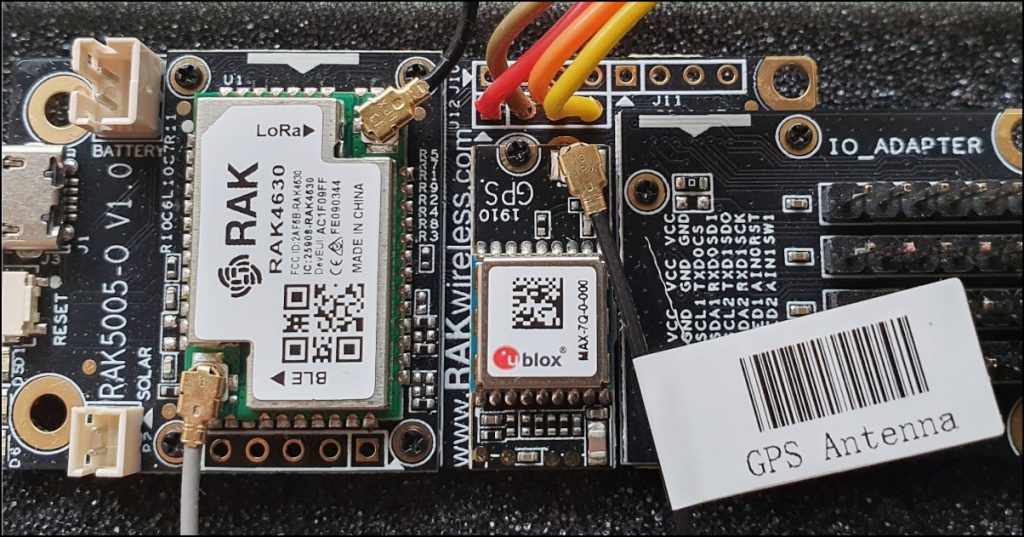

Es besteht meist aus dem RAK4631, oder auch dem älteren RAK4630 und einer Basisplatine wie dem RAK19007 oder dem älteren RAK5005. Die Bauteile sind modular aufgebaut und können einfach zusammengesteckt werden.
Als RAK-Wireless WisBlock Starter Kit ist es ein einfacher Einstieg in den Bau eines MeshCore Nodes. Es enthält RAK-wireless-Basis- und Kernplatinen sowie LoRa- und Bluetooth-Antennen. Ein USB-Kabel zur Stromversorgung ist ebenfalls enthalten.
Spezifikationen
- nRF52840 ARM Cortex-M4F Prozessor
- 64 MHz CPU-Takt
- Semtech SX1262 Low-Power LoRa-Transceiver
- iPEX-Anschlüsse für die LORA- und BLE-Antenne.
- Mehrere Schnittstellen: I2C, UART, GPIO, ADC
- 2 Benutzer-LEDs auf der Hauptplatine
- Stromversorgung über USB, 3,7-V-Akku oder einen 5-V-Solarpanel-Anschluss
DFU-Modus
Schließe den RAK mit einem USB-Kabel an deinen PC an, drücke zweimal den Reset-Button und es sollte sich ein neues Dateibrowserfenster öffnen.

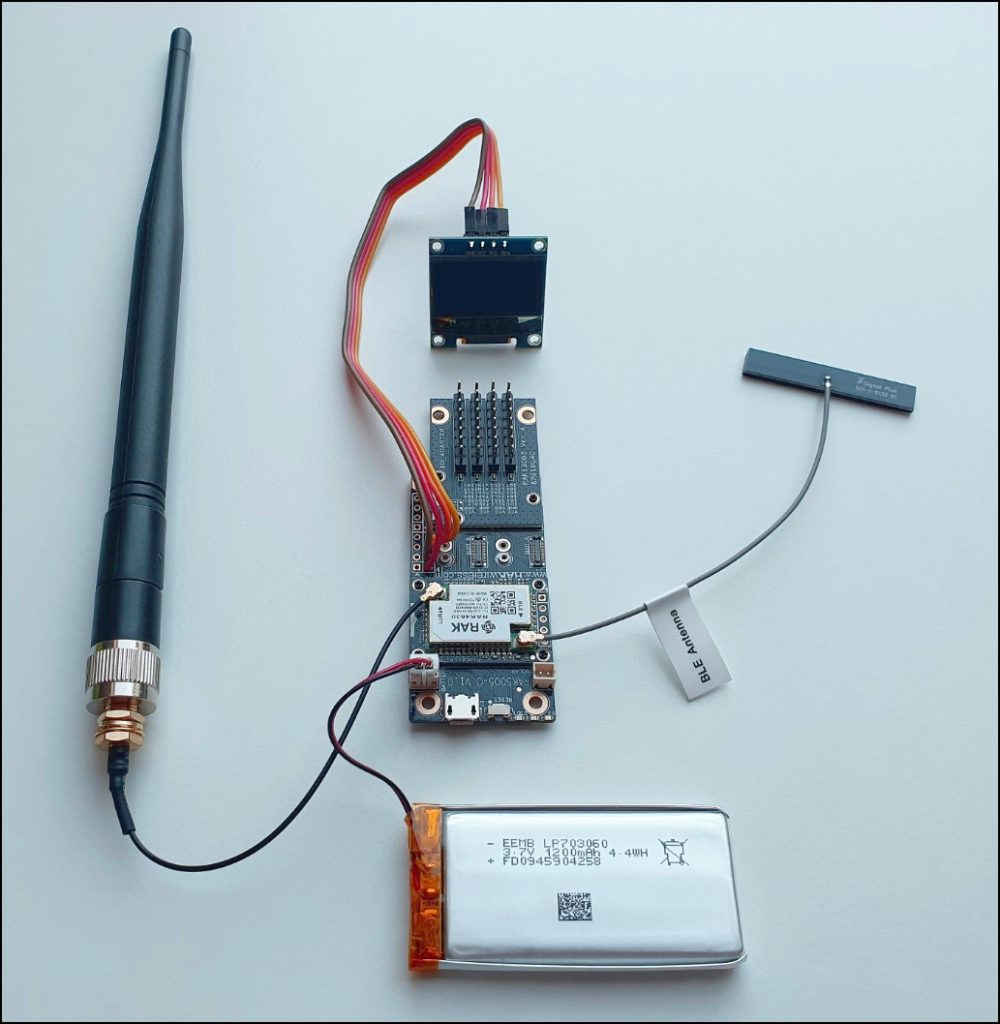

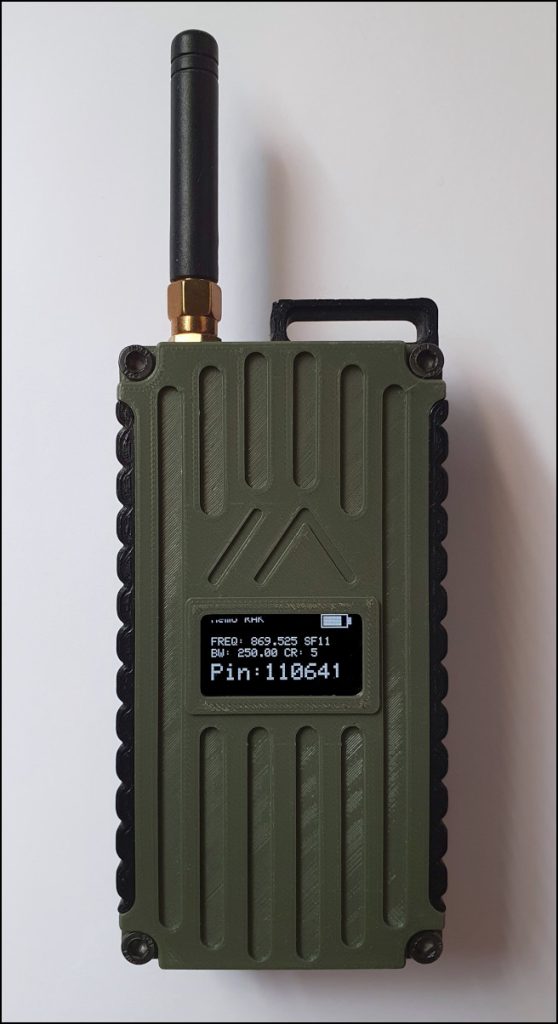

Gehäusebeispiel und Bauteilübersicht
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
