Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio (ab v1.7.1), als Repeater oder auch als Roomserver verwendet werden.
Zusammenfassung

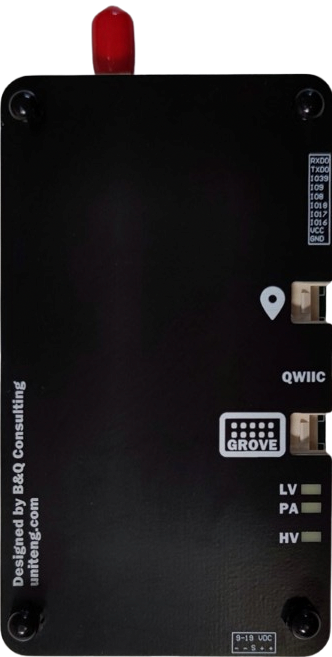

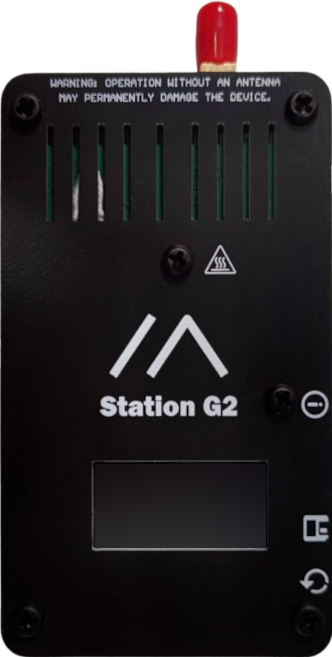

Die UnitEng Station G2 ist eine Weiterentwicklung der Station G1 und nutzt den neuesten ESP32 S3 MCU. Als HF-Forschungsprojekt bringt Station G2 auch wichtige HF-Updates. Das primäre HF-Designziel von Station G2 ist die Verbesserung der LoRa-Empfangsempfindlichkeit um ca. 4 dB, basierend auf einem dedizierten LNA mit extrem niedrigem Rauschmaß.
Spezifikationen
- Lora RF Max. Ausgangsleistung: Bis zu 22 dBm
- LoRa-Transceiver SX1262
- Lora-Betriebsfrequenz: Breitband von 815 MHz bis 940 MHz
- MCU NRF52840
- WLAN – Bluetooth v5.4
- Satellitennavigation: GPS, BDS
- Echtzeituhr (RTC): NXP PCF8563
- USB-Anschluss: Typ C
- Bildschirm: 1,3 Zoll (3,3 cm) OLED-Bildschirm
- Akku: Optional: 3,7 V 603450 JST 1,25 mm wiederaufladbarer Lithium-Polymer-Akku
- Akkulaufzeit beträgt optimiert ca. 5 Tage
- Stromeingang: USB-Typ-C, JST 1,25 mm Anschluss für wiederaufladbaren Lithium-Polymer-Akku
- LoRa-Antenne: Integrierte Breitband-PCB-Antenne
- Zubehör: Integrierter 10-poliger FPC-Anschluss (0,5 mm Rastermaß, 1 x I²C, 6 x GPIO, VCC3V3 und GND), optionale I²C-Erweiterungskarte (1 x GROVE I²C-Buchse) und 1 SparkFun QWIIC I2C-Buchse für Sensoren und Tastatur)
- Durchschnittlicher Stromverbrauch: 14,24 mA bei 4,3 V
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
