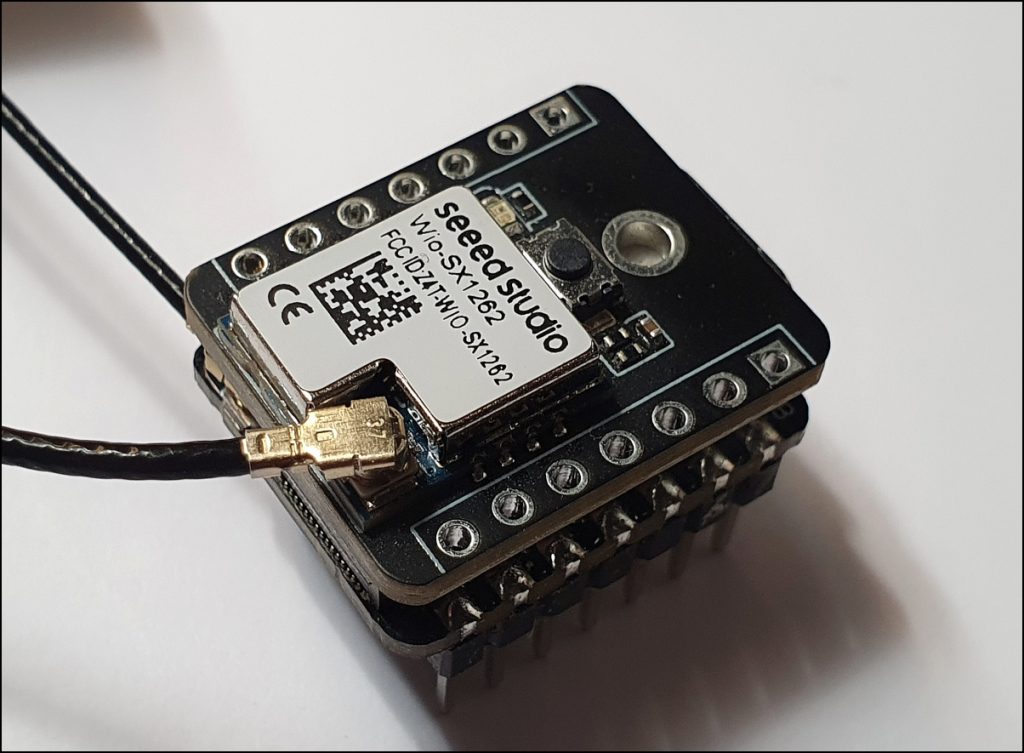

Dieses daumengroße LoRa-Entwicklungskit mit dem XIAO ESP32S3 und dem Wio-SX1262 LoRa-Modul ist ein kleines Starterkit für MeshCore-Projekte. Es unterstützt WiFi, BLE und LoRa, verfügt über einen integrierten Power-Management-Chip und kann über IIC, UART und andere GPIO-Schnittstellen erweitert werden.
Dieses Device kann zusammen mit der MeshCore Firmware als Companion Radio, als Repeater oder auch als Roomserver verwendet werden.
Spezifikationen
- ESP32S3-ESP32-S3R8, XTensa LX7 Dual-Core, 32-Bit-Prozessor, der bis zu 240 MHz läuft
- Lora – Basierend auf Semtech SX1262 unterstützt 862-930 MHz,
- BLE – Bluetooth 5.0, Bluetooth -Netz
- Wi-Fi-Komplett 2,4 GHz Wi-Fi-Subsystem
- Schnittstellen: ESP32S3:
- 1x UART, 1x IIC, 1x IIS, 1x SPI (Verbindung zu SX1262), 11x GPIO (PWM), 9x ADC, 1X -Benutzer -LED, 1x -Ladungs -LED, 1x Reset -Taste, 1x -Boot -Taste
- WIO-SX1262:
- 1xuser -Taste, 1xspi (Verbindung zu ESP32S3)
- Leistung – Eingangsspannung (Typ -C): 5V
- Eingangsspannung (Fledermaus): 4,2 V
- Ladebatteriestrom: 100 mA
- Arbeitstemperatur – -40 ° C ~ 65 ° C
- Abmessungen – 21 x 17,8 mm
Zubehör

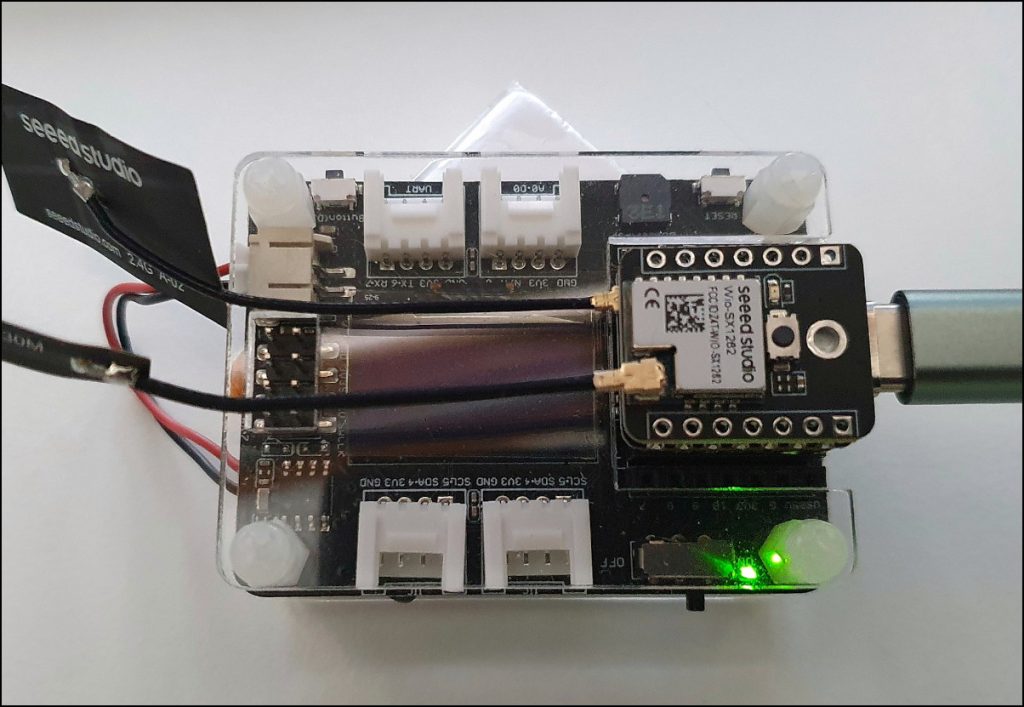

- Seeed Studio Expansion Board Base for XIAO mit Grove OLED – IIC, Uart, analog/digital
- Gehäuse für Xiao Expansion Board
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
