Die Echtzeituhr DS3231 wird über I²C angesteuert. Sie wird häufig bei Heltec V3 Repeatern und Room-Servern verwendet.
Sollte ein Node und / oder dessen Spannungsversorgung einmal ausgefallen oder abgeschaltet worden sein, so läuft dieses Modul durch die mitgelieferte Batterie zuverlässig weiter.
Eigenschaften
- I2C Adresse 1101000 (104, 0x68)
- Versorgungsspannung Vcc = 2,3 – 5,5V
- Batteriespannung Vbat = 2,3 – 5,5V
- Stromverbrauch 200 – 300µA (Vcc), 70 – 150µA (Vbat)
- Standby 110 – 170µA (Vcc, ohne I2C/SQW), 0,8 – 3,5µA (Vbat, ohne I2C/SQW)
⚠️ Das RTC-Modul weist allerdings ein Problem auf:
Die mitgelieferte Batterie ist eine einfache, nicht wiederaufladbare CR2032-Batterie, die das RTC-Modul über eine sehr einfache Ladeschaltung (Diode und Widerstand zwischen dem Stromeingang und dem Pluspol der Batterie) laden soll.

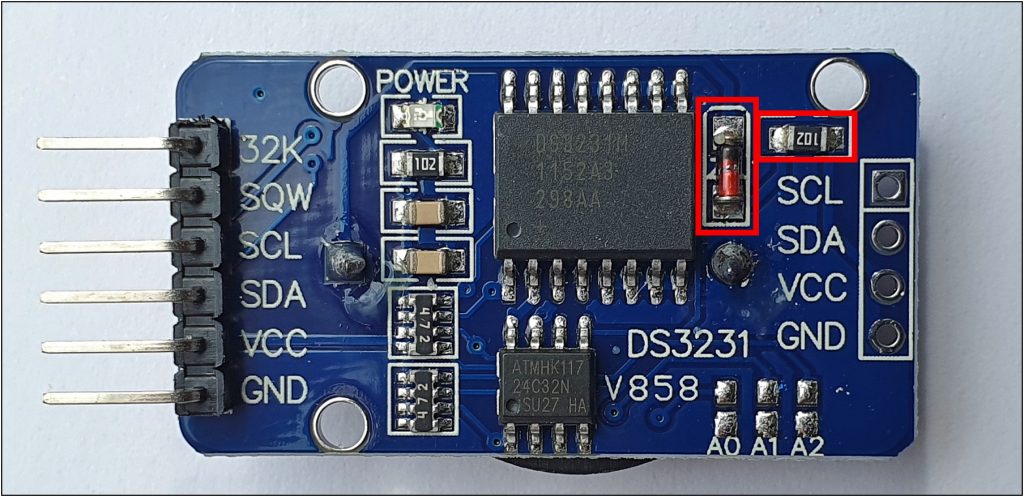

Mit einer 5 V-Stromversorgung überhitzt die Batterie allerdings und kann sogar explodieren. Abhilfe schafft das Entfernen des Widerstands und / oder der Diode (beide auf dem Foto rot markiert) aus dem Ladekreis. Es sollte aber unbedingt darauf geachtet werden, die Pads nicht mit Lötzinn zu überbrücken.
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
