Die Reichweite des I²C Busses ist begrenzt. Das liegt unter anderem daran, dass die maximale Kapazität mit allen Komponenten nicht mehr als 400 Picofarad betragen darf. Das begrenzt ohne weitere Bauteile den Einsatzbereich eines Umgebungssensors wie zum Beispiel dem BME280 / BME680 auf das nähere Umfeld.

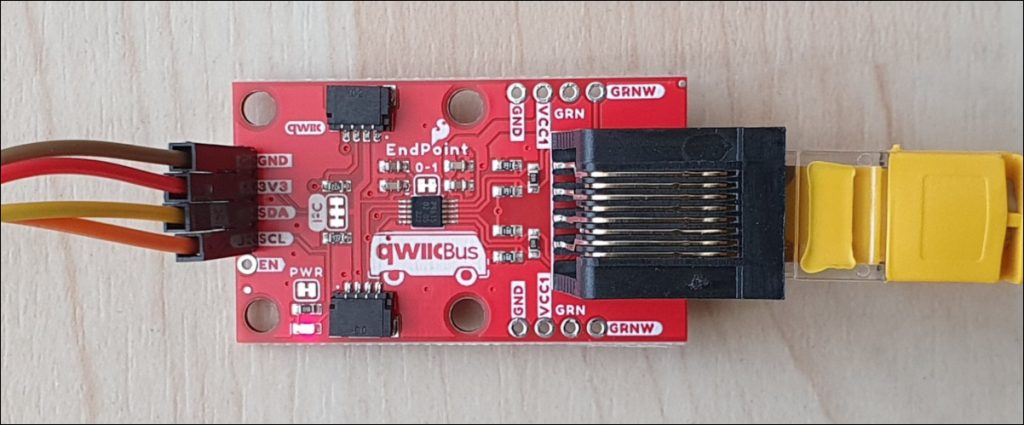

Ein QwiicBus EndPoint ist eine einfache Möglichkeit, die Reichweite des I²C-Kommunikationsbusses zu erweitern. Das Breakout verwendet den PCA9615 IC von NXP, der die beiden Standard-I²C-Signale in vier Differenzsignale umwandelt, zwei für SCL und zwei für SDA. Die Differenzsignale werden über ein Ethernet-Kabel übertragen, das über die integrierten RJ-45-Anschlüsse mit dem Breakout verbunden ist.
Bei der Verwendung zweier Module, eines auf der Senderseite (Sensor) und ein weiteres bei dem Empfänger (Node), sind so störungsfreie Entfernungen bis zu 30 Metern möglich.
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
