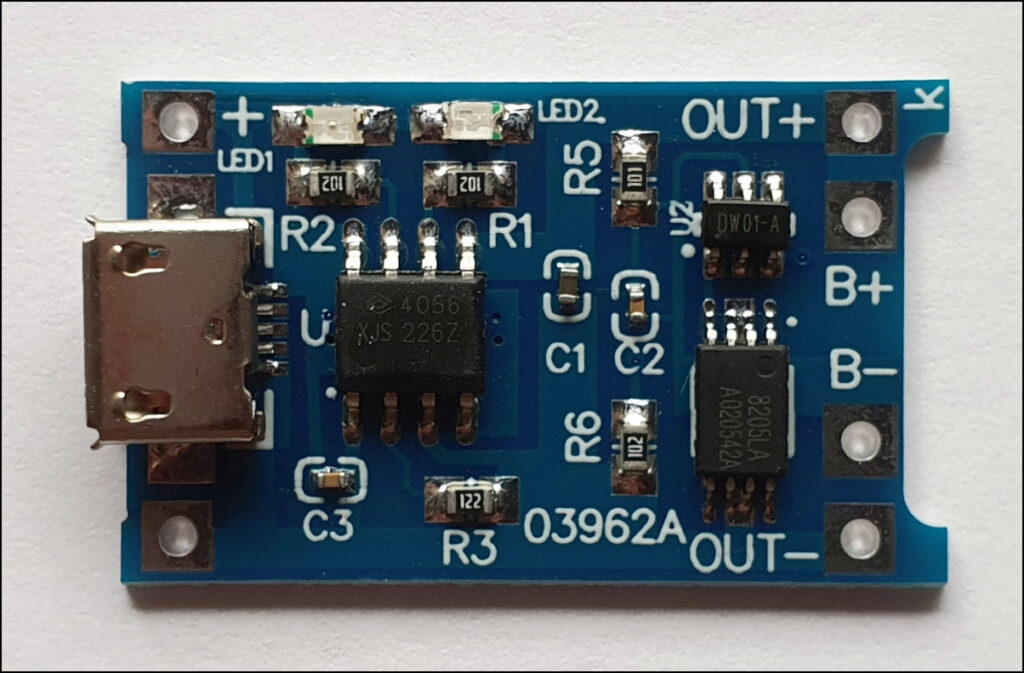

Das TP4056 ist ein komplettes lineares Lademodul mit konstanter Strom-Spannung für einzellige 3,7-V-Lithiumbatterien. Es überwacht kontinuierlich den Spannungspegel der Batterie während des Ladens und Entladens. Dank der geringen Anzahl externer Komponenten und kleinen Abmessungen eignet sich das TP4056-Modul ideal auch für Solar Nodes.
⚠️ Lithiumbatterien können gefährlich sein, wenn sie nicht richtig geladen werden. Deshalb ist der TP4056 nützlich, da er durch Erkennen bestimmter Spannungsbedingungen das Laden durch Überspannung und Überstrom verhindert.
Spezifikationen
- Versorgungsspannung (Vs) 4 V0 ~ 8 V0
- Ladespannung (Genauigkeit) 4,2 V (1,5 %)
- Stromaufnahme (Rprog = 1,2 kΩ: 1 A Laden) 150 μA (typisch)
- Stromaufnahme (Laden beendet/Abschaltung) 55 μA (typisch)
- Ibat (Rprog = 1,2 kΩ: 1 A Laden) 1050 mA (max.)
- Ibat (Standby-Modus; Vbat = 4,2 V) -6 μA (max.)
- Vtrrckl (Rprog = 1,2 kΩ: Vbat: steigend) 2,9 V (typisch)
- Itrckl (Rprog = 1,2 kΩ: Vbat < Vtrrckl) 140 mA (max.)
- Vtrhsy (Rprog = 1,2 kΩ) 80 mV (typisch)
- Betriebstemperatur -40 °C ~ 85°C
LED Statusanzeige
| Ladezustand | Rote LED CHRG | Grüne LED STDBY |
|---|---|---|
| Ladevorgang läuft | Leuchtet | Aus |
| Ladevorgang beendet | Aus | Leuchtet |
| Vin zu niedrig; Batterietemperatur zu niedrig oder zu hoch; Keine Batterie vorhanden. | Aus | Aus |
| BAT-PIN 10 µ Kapazität; keine Batterie vorhanden. | Leuchtet | Leuchtet |

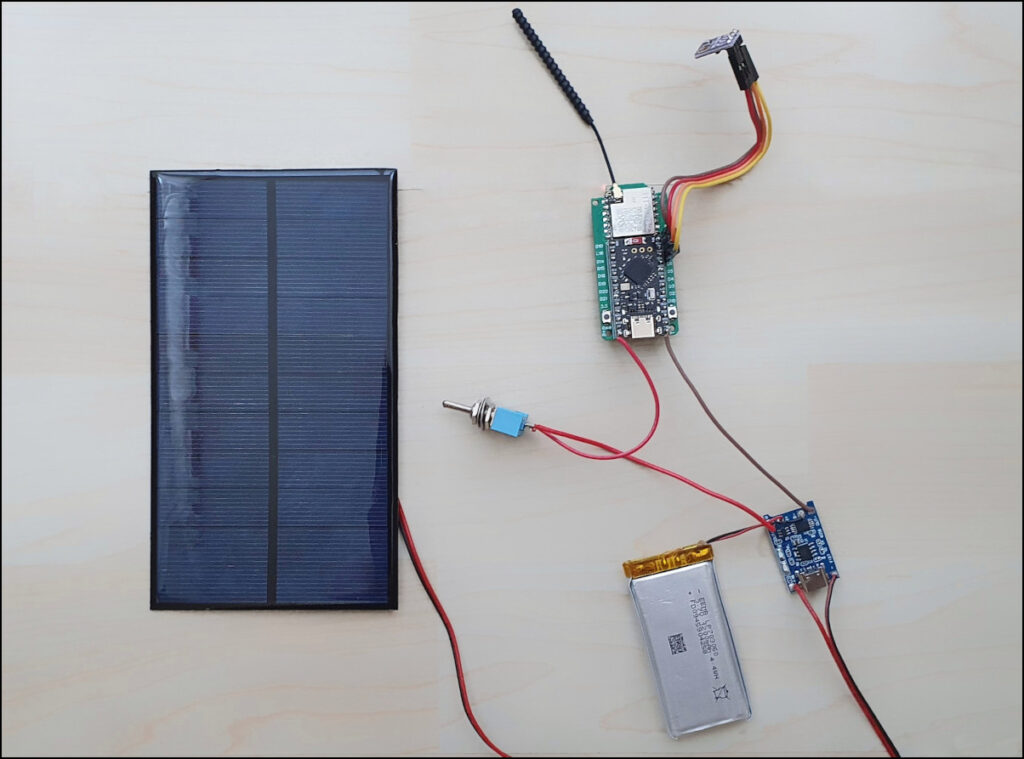

Anschlussbeispiel
Diese Anleitung / Übersetzung wurde nach bestem Wissen erstellt, erhebt aber nicht den Anspruch auf Vollständigkeit und Richtigkeit der Angaben und dient lediglich als Hilfestellung.
